GUIDE D'IDENTIFICATION BOÎTE HYDROSTATIQUE TUFF TORQ
Où trouver le modèle, le type et le numéro de série de votre boîte hydrostatique Tuff Torq ?
Pour identifier sans erreur les pièces correspondant à votre boîte hydrostatique Tuff Torq, commencez par relever les trois informations d'identification présentes sur la boîte.
✓ Les 3 informations à relever
Le modèle, le type et le numéro de série permettent d'identifier précisément votre transmission et la vue éclatée correspondant à sa version.
1
MODÈLE
2
TYPE
3
N° DE SÉRIE
OÙ TROUVER CES INFORMATIONS ?
Repérez votre famille de boîte Tuff Torq
Les emplacements d'identification diffèrent selon la série de transmission.

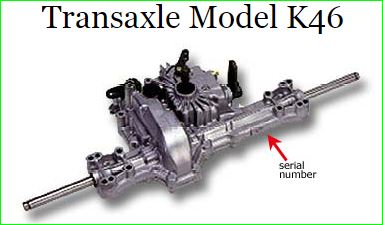

TUFF TORQ
K46

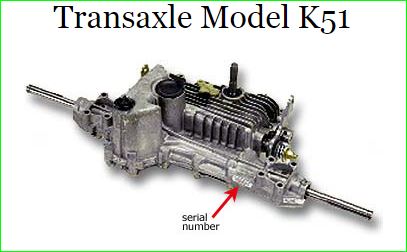

TUFF TORQ
K51
TUFF TORQ
K55

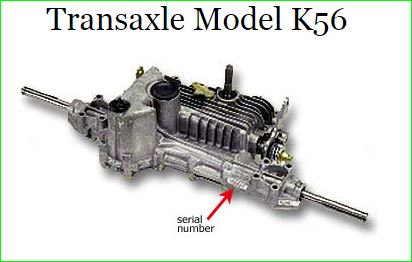

TUFF TORQ
K56

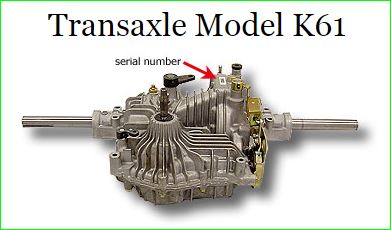

TUFF TORQ
K61

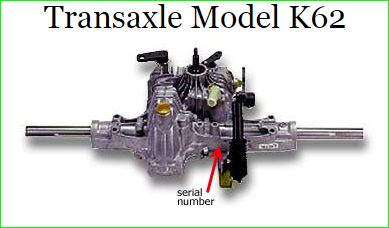

TUFF TORQ
K62
NOUVEAU SITE TUFF TORQ / ORDERTREE
Comment retrouver la vue éclatée de votre boîte Tuff Torq ?
Le site Tuff Torq a changé. La recherche se fait maintenant directement depuis la barre de recherche en haut de la page. Ci-dessous, nous prenons l'exemple d'une boîte K46BD.
Les captures ci-dessous sont les vrais visuels du site Tuff Torq, afin de rendre la procédure la plus claire possible pour le client.
✓ La recherche se fait avec le modèle exact de la boîte
Pour une boîte portant l'identification K46BD, saisissez directement K46BD dans la barre de recherche du site Tuff Torq. Le site affichera ensuite les différentes versions correspondant à ce modèle.
ÉTAPE 1
Ouvrez le site Tuff Torq et saisissez le modèle
Dans la barre de recherche située en haut de la page, saisissez le modèle exact de votre boîte. Dans notre exemple : K46BD.
ÉTAPE 2
Choisissez la bonne version dans la liste des résultats
Le site affiche plusieurs résultats dans la rubrique Models (Illustrated Parts List). Sélectionnez la ligne correspondant à votre boîte en fonction de son modèle et surtout de sa plage de numéro de série.
Exemple
Si votre boîte est une K46BD, ne cliquez pas au hasard sur le premier résultat : choisissez la bonne ligne selon le numéro de série de votre transmission.
ÉTAPE 3
Ouvrez l'assemblage et la vue éclatée
Une fois la bonne version sélectionnée, le site ouvre la fiche correspondante. Vous pouvez alors choisir l'assemblage, utiliser les boutons de navigation et consulter le diagramme éclaté.
ÉTAPE 4
Relevez la référence exacte de votre pièce
Repérez le numéro de la pièce sur le schéma, puis utilisez le lien Jump to Parts List pour accéder à la liste des pièces. Vous pourrez alors relever la référence exacte Tuff Torq correspondant au repère recherché.
Bon à savoir
Si vous connaissez déjà la référence de la pièce, vous pouvez aussi la saisir directement dans la barre de recherche du site Tuff Torq.
✓ Référence trouvée ? Recherchez-la sur PiecesBox
Une fois la référence trouvée sur le site Tuff Torq, copiez-la dans la zone de recherche située en haut de PiecesBox afin de consulter le prix et la disponibilité.
Accéder au catalogue Tuff Torq →Besoin d'aide pour identifier votre boîte Tuff Torq ?
Relevez le modèle, le type et le numéro de série visibles sur la transmission. Si nécessaire, envoyez-nous une photo nette de l'étiquette ou du marquage pour que nous puissions vous aider.
